近日，77779193永利官网在非铅金属卤化物双钙钛矿材料中压力调控自陷激子发射机制研究方面取得新进展，相关研究成果以“Mechanism of Pressure-Modulated Self-Trapped Exciton Emission in Cs₂TeCl₆ Double Perovskite（《Cs₂TeCl₆双钙钛矿中压力调控自陷激子发射机制》）”为题发表在国际知名期刊《Small》（影响因子13.0）。

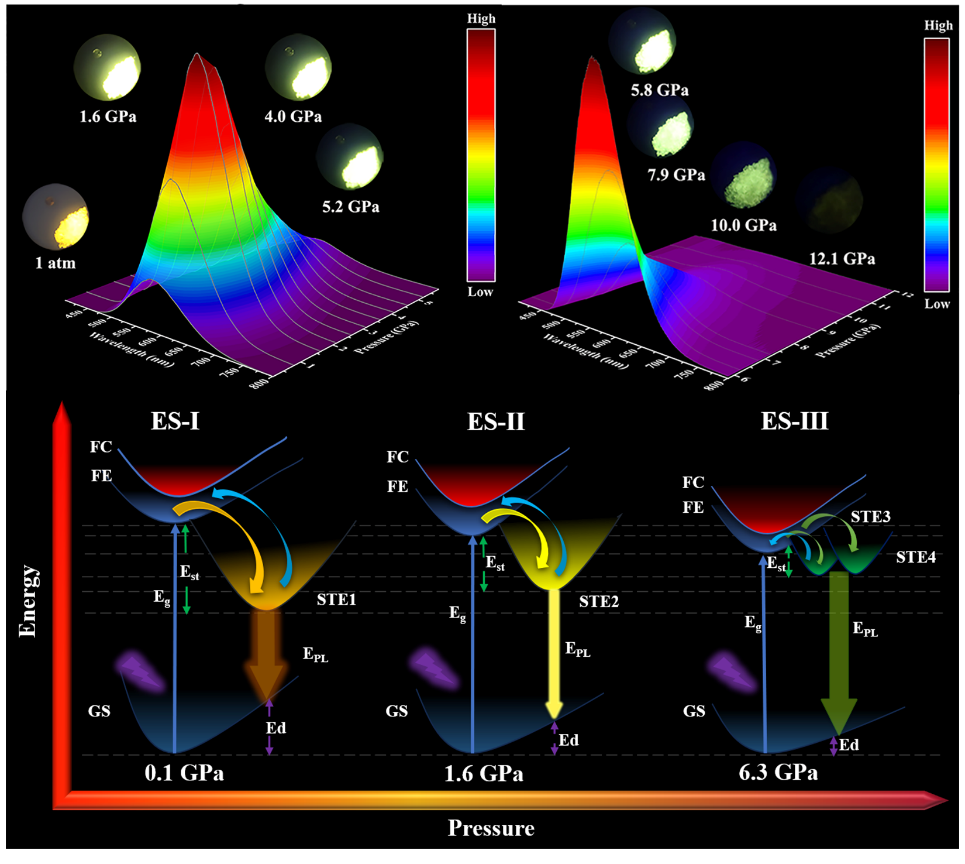

Cs₂TeCl₆是一种典型的非铅金属卤化物双钙钛矿材料，由于其软晶格和Jahn-Teller畸变，该材料展示了强的电子-声子耦合，并表现出与自陷激子（STE）相关的大斯托克斯位移宽带发射。这使得该材料在光电子和光学领域具有广泛的应用前景。本文作者们利用基于金刚石对顶砧的高压原位稳态光致发光光谱、稳态吸收光谱、X射线衍射光谱、拉曼散射光谱、交流阻抗谱和时间分辨光致发光光谱测量，揭示其压力调控STE发射增强和猝灭的物理机制。研究发现，在整个加压过程中，Cs₂TeCl₆的电子-声子耦合强度可调谐，在1.6GPa和5.8GPa处，该材料分别发生了电子态相变，并且在1.6GPa处电子-声子耦合强度适中，此时其的发光强度为常压下的4.8倍，STE的辐射复合寿命是常压下的10.0倍。表明Cs₂TeCl₆中压力依赖的发射强度变化由STE的自捕获和辐射复合能力共同调控。该研究为理解具有宽带发射和大斯托克斯位移特性的钙钛矿材料中的STE动力学行为和发光物理机制提供了帮助，为高性能和多功能新型光电器件的开发和应用奠定了基础。77779193永利官网2022级硕士生施涵和2021级硕士生陈林为共同第一作者，郑州大学王玲瑞教授、郑州大学郭海中教授和77779193永利官网刘才龙教授为共同通讯作者，聊城大学为第一署名单位。

以上工作得到了国家重点研发计划、国家自然科学基金、山东省自然科学基金、山东省泰山学者建设专项基金、聊城大学光岳青年学者创新团队等项目的资助。

论文链接：https://doi.org/10.1002/smll.202405692

（审核：王明红）
